Jednofazni standardni transformatori prema
Single-phase standard transformers, according to
Einphasen-Transformatoren gemäß

IEC 60076-11
IEC 61558-2-4
IEC 61558-2-6
IEC 61558-2-13
TIP TYPE TYP
SPTO
IC T45/F

Nazivna snaga: 12.5 – 50 kVA
Tip jezgre: UI
Frekvencija: 50/60 Hz
Montaža: vertikalna
Priključci: Prema tehničkim zahtjevima, prema zahtjevu
Klasa izolacije: F
Klasa zaštite: I
Tip mehaničke zaštite: IP 00

Power range: 12.5 – 50 kVA
Core type: UI
Frequency: 50/60 Hz
Mounting: vertical
Terminals: According to the tehnical requirements, on demand
Insulation class: F
Class of protection: I
Type of protection: IP 00

Nennleistung: 12.5 – 50 kVA
Kerntyp: UI
Frequenz: 50/60 Hz
Montage: vertikale
Anschlüsse: Nach den technischen Anforderungen, nach Anspruch
Isolierstoffklasse: F
Schutzklasse: I
Typ des mechanischen Schutzes: IP 00

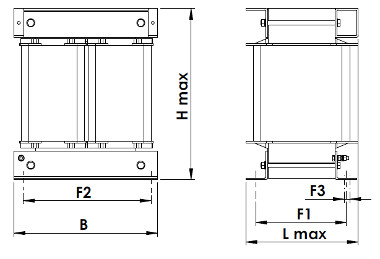

Mjerna skica / Dimensions / Maße:
ElektrosklopElektrosklop
Tipska oznaka
Type designation
Typenkennzeichnung 		Nazivna Snaga
Nominal power
Nennleistung
SN (kVA)		 Gubici pr. hoda
Idle time losses
Leerlaufverluste
Po(W) ≤		 Faktor iskoristivosti
Efficiency
Wirkungsgrad
η ≥ 		Napon kr. spoja
Cut-off voltage
Kurzschlussspannung
uk 95 (%) ≤		 Dimenzije (mm)/Dimensions (mm)
/Maße (mm)
B Lmax Hmax F1 F2 F3 Φ G(kg)
SPTO 12.5 12,5 60 0,97 2,5 300 260 370 150 250 12 65
SPTO 15 15 75 0,98 2,2 300 290 370 180 250 12 85
SPTO 20 20 80 0,98 2,8 360 270 420 180 300 12 95
SPTO 30 30 95 0,98 2,6 360 300 460 190 300 12 120
SPTO 40 40 100 0,98 4 440 350 560 210 400 12 145
SPTO 50 50 140 0,98 3,5 440 360 600 210 400 12 165

Ostale snage na zahtjev kupca.
Dimenzije su informativne i podliježu promjenama.

Other powers upon customer's demands.
The above dimensions are informative and can be changed.

Alle weiteren Leistungen auf Anfrage des Kunden.
Die Maße haben informativen Charakter und unterliegen Veränderungen.
