Jednofazni standardni transformatori prema
Single-phase standard transformers, according to
Einphasen-Transformatoren gemäß

IEC 60076-11
IEC 61558-2-4
IEC 61558-2-6
IEC 61558-2-13
TIP TYPE TYP
SPTC
IC T45/F

Nazivna snaga: 12.5 – 50 kVA
Tip jezgre: 2UI
Frekvencija: 50/60 Hz
Montaža: vertikalna u kućištu
Priključci: Prema tehničkim zahtjevima, prema zahtjevu
Klasa izolacije: F
Klasa zaštite: I
Tip mehaničke zaštite: IP 23
Dekor kućišta: plastificirano, 7035

Power range: 12.5 – 50 kVA
Core type: 2UI
Frequency: 50/60 Hz
Mounting: Floor–Mounted Housing
Terminals: According to the tehnical requirements, on demand
Insulation class: F
Class of protection: I
Type of protection: IP 23
Colour: plasticised, 7035

Nennleistung: 12.5 – 50 kVA
Kerntyp: 2UI
Frequenz: 50/60 Hz
Montage: vertikale Montage im Gehäuse
Anschlüsse: Nach den technischen Anforderungen, nach Anspruch
Isolierstoffklasse: F
Schutzklasse: I
Typ des mechanischen Schutzes: IP 23
Gehäusedekor: plastifiziert, 7035

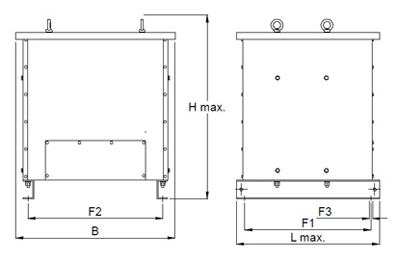

Mjerna skica / Dimensions / Maße:
ElektrosklopElektrosklop
Tipska oznaka
Type designation
Typenkennzeichnung 		Nazivna Snaga
Nominal power
Nennleistung
SN (kVA)		 Gubici pr. hoda
Idle time losses
Leerlaufverluste
Po(W) ≤		 Faktor iskoristivosti
Efficiency
Wirkungsgrad
η ≥ 		Napon kr. spoja
Cut-off voltage
Kurzschlussspannung
uk 95 (%) ≤		 Dimenzije (mm)/Dimensions (mm)
/Maße (mm)
B max L max H max F1 F2 F3 Φ G(kg)
SPTC 12.5 12,5 60 0,97 2,5 400 360 520 320 360 12 90
SPTC 15 15 75 0,98 2,2 400 380 550 340 360 12 100
SPTC 20 20 80 0,98 2,8 460 370 600 330 360 12 100
SPTC 30 30 95 0,98 2,6 460 400 620 360 420 12 140
SPTC 40 40 100 0,98 4 540 450 700 410 500 12 170
SPTC 50 50 140 0,98 3,5 540 460 800 420 500 12 190

Ostale snage na zahtjev kupca.
Dimenzije su informativne i podliježu promjenama.

Other powers upon customer's demands.
The above dimensions are informative and can be changed.

Alle weiteren Leistungen auf Anfrage des Kunden.
Die Maße haben informativen Charakter und unterliegen Veränderungen.
