Tehnički podaci
Tehnical data
Technische Daten

Niskonaponski strujni transformatori koriste se za transformiranje mjerene struje na iznos prilagođen mjernim i zaštitnim uređajima.

Strujne transformatore izrađujemo u skladu sa IEC 60044-1/96 i drugim ugovorenim standardima npr.: DIN/VDE 0414-1 i slično.

The low voltage current transformers are used to transform primary current to a value requested by the metering and protection devices.

These transformers are produced in compliance with the IEC 60044-1/96 or other requested standards for example DIN/VDE

0414-1.

Die Niederspannungsstromwandler werden für die Transformation des Messstroms auf den Betrag der angepassten Mess- und Schutzgeräte eingesetzt.

Die Stromwandler stellen wir gemäß IEC 60044-1/96 her, sowie nach anderen vereinbarten Standards, z. B. DIN/VDE 0414-1 und mehr.



TEHNIČKI PODACI TEHNICAL DATA TECHNISCHE DATEN
Naiviši napon mreže Highest system voltage Höchste Netzspannung 0,72 kV
Ispitani napon 50hz/1min Test voltage 50hz/1 min Prüfspannung 50Hz/1min 3,00 kV
Frekvencija Frequency Frequenz 50-60 Hz
Nazivna termička struja Short time thermal current Thermische Bemessungs-Kurzzeitstromstärke lth=60 ln
Trajna termička struja Continuous thermal current Thermische Bemessungs-Dauerstromstärke lcht=1,2 ln
Nazivna sekundarna struja Rated secondary current Bemessungsstrom sekundär 5(1) A
Faktor sigurnosti na strani 5 On the page 5 safety factor Überstrom Begrenzungsfaktor/auf Seite 5 5(10)
Tophnska klasa izolacije Thermal insutlation cl ass Isolierstoffklasse E
Stupanj zaštite Degree of protection Gehäuseschutzart IP 30

TEHNIČKE UPUTE TEHNICAL INSTRUCTIONS TECHNISCHE HINWEISE
Odabir klase točnosti Choise of accuracy class Wahl der Genauigkeitsklasse
za kWh brojila for kWh meters für kWh Zähler 0,5
za instrumente for measurement für Instrumente 1,0
za zaštitu for protection zum Schutz /3,0 -5P5-5P10/

Granice strujnih i kutnih pogrešaka/Limits of current error and phase displacemer
Ehlergrenzwerte der Stromwandlerklassen nach


Klasa točnosti
Accuracy class
Genauigkeitsklasse		 Granice strujne pogreške u %
Ratio error limits in %
Genauigkeitsklasse Stromfehler in %
0,05 In 0,2 In In 1,2 In
0,5 ± 1,5 ± 0,75 ± 0,5 ± 0,5
1 ± 3 ± 1,5 ± 1 ± 1
3 od/from/von 0,5 In do/to/bis 1,2 In=+/- 3
Klasa točnosti
Accuracy class
Genauigkeitsklasse		 Granice kutne pogreške u minutama
Phase displacement limits in minutes
Genauigkeitsklasse Fehlwinkel in Min
0,05 In 0,2 ln ln 1,2 In
0,5 ± 90 ± 45 ± 30 ± 30
1 ± 180 ± 90 ± 60 ± 60
3 nije definirano/not specified/nicht festgesetzt

Gubici u bakrenom vodiću
/dva vodića/ VA

Losses in copper wire
/two wire/ VA

Eigenverbrauch der Kupferleitungen
/zwei Leitern/ VA



Duljina
distance
Länge		 Za/For/Für 1 A
m 12 2,52 42 62
1 0,04 0,01
2 0,07 0,03
3 0,10 0,04
4 0,14 0,06
5 0,18 0,07
6 0,21 0,09
7 0,25 0,10
8 0,29 0,11
9 0,32 0,13
10 0,36 0,14 0,09 0,06
20 0,71 0,29 0,18 0,12
30 1,07 0,43 0,27 0,18
40 1,43 0,57 0,36 0,24
50 1,78 0,72 0,45 0,30
60 2,14 0,86 0,54 0,36
70 2,50 1,00 0,63 0,42
80 2,86 1,14 0,71 0,48
90 3,29 1,29 0,80 0,54
100 3,57 1,43 0,89 0,60
Duljina
distance
Länge		 Za/For/Für 5A
m 2,52 42 62 102
1 0,36 0,22 0,15 0,09
2 0,71 0,45 0,30 0,18
3 1,07 0,67 0,45 0,27
4 1,43 0,89 0,60 0,36
5 1,78 1,12 0,74 0,44
6 2,14 1,34 0,89 0,54
7 2,50 1,56 1,04 0,63
8 2,86 1,79 1,19 0,71
9 3,21 2,01 1,34 0,80
10 3,57 2,24 1,49 0,89
20 7,10 4,50 3,00 1,80
30 10,70 6,70 4,50 2,70
40 14,30 8,90 6,00 3,60
50 17,80 11,20 7,40 4,40
  60 13,40 8,90 5,40
  70 15,60 10,40 6,30
  80 17,90 11,90 7,10
  90 20,10 13,40 8,00
  100 22,40 14,90 8,90


Nazivne trajne struje primarnih bakrenih priključaka
Continuos current on primary copper bars
Schienenbelastbarkeit IEC


dimenzije
dimensions
maße
/mm/ 		naziva struja
rated current
nennstrom
/ In / 		slika priklj.
picture of bar

schienenbild 		duljina priklj.
bar length
schienenlänge
/mm/ 		tip transformatora
transformer type
wandlertyp
30×3 300 A – CTO
30×5 400 A 130/160 CTBO/CTB1
30×10 750 A 130/160 CTBO/CTB1
40×5 600 B 160 CTB2
50×5 600 E 160 CTB2
40×10 800 D 160 CTB2
40×10×2 1500 D 160 CTB2
50×10 1000 F 180/220 CTB2/CTB2P
50×10×2 1800 F 180/220 CTB2P
80×10 1600 G 220 CTB3
80×10×2 2500 G 220 CTB3
100×10 2000 H 240 CTB4
100×10×2 3000 H 240 CTB4
120×10×3 4000 I 240 CTB5

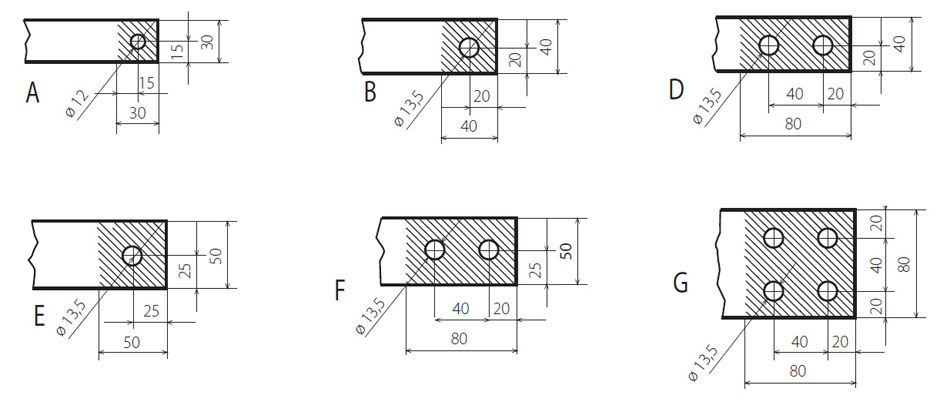

Slike primarnih priključaka IEC 60909
Pictures of primary bars IEC 60909
Bilder der Primärschienen IEC 60909



Spajanje na strujni transformator
Connection on current transformator
Anschluss an einen Stromwandler

Oznake
Designations
Markierungen

P1(K) Primarni namot/Ulaz
Primary Winding/Input
Primärwicklung/Eingang

P2(L) Primarni namot/Izlaz
Primary Winding/Output
Primärwicklung/Ausgang

S1(k) Sekudarni namot/Ulaz
Secondary Winding/Input
Sekundärwicklung/Eingang

S2(I) Sekudarni namot/Izlaz
Secondary Winding/Output
Sekundärwicklung/Ausgang

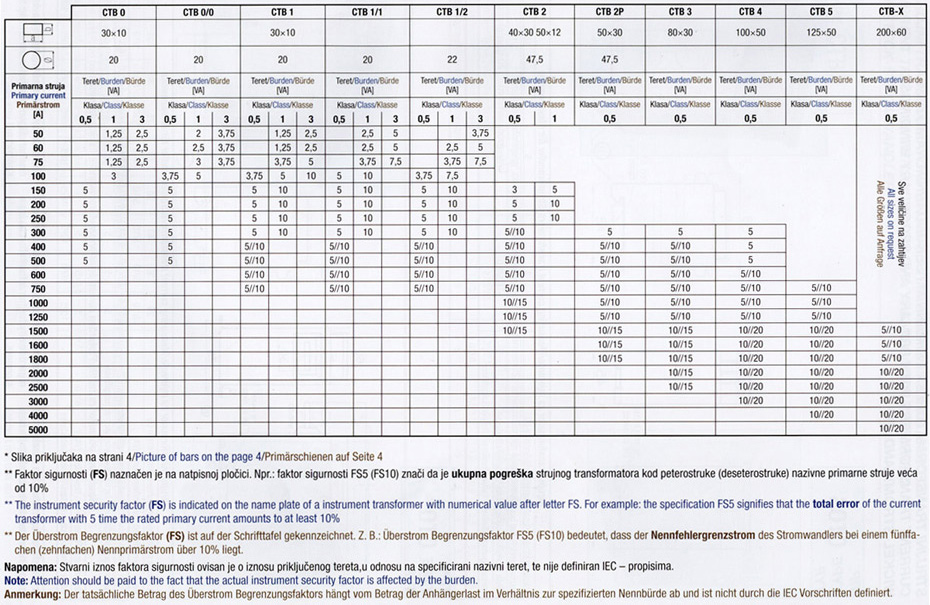

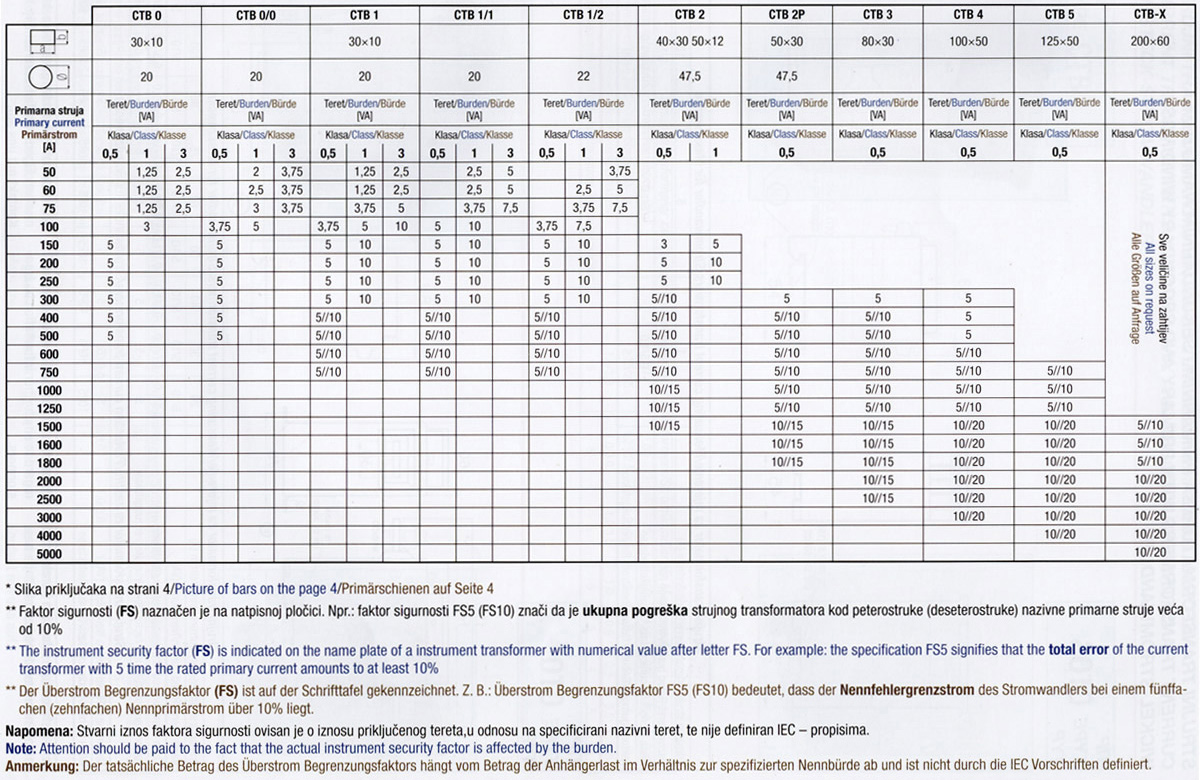

Strujni - tabelarni prikaz / Current transformers range / Stromwandler - tabellarische Darstellung
