9.0 Označavanje stezaljki i spojevi transformatora
Stezaljke i izvodi transformatora označavaju se latiničnim slovima ili jednim ili više arapskih brojeva. (vidi sliku-03 i 04).
Linijske stezaljke namota trofaznih transformatora označavaju se slovima 1U;1V;1W na namotima višeg napona, i 2U;2V;2W na namotima nižeg napona.
Neutralna točka namota spojenog u zvijezdu ili cik-cak mora biti označena slovom 1N na namotima višeg napona, i 2N na namotima nižeg napona. (vidi sliku-05)
Na zahtjev kupca stezaljke namota nogu se označavati i samo arapskim brojevima, prema priloženoj shemi transformatora u zahtjevu.
9.0 Designations of the clamps and transformer connections
Clamps and transformer connections are designated by Latin letters and one or more Arabic numerals. (See Figure -03 and -04).
Terminals of windings on three-phase transformers are marked by letters 1U, 1V, 1W on windings of higher voltage and 2U, 2V, 2W on windings of lower voltage.
Neutral point of winding connected into star or zigzag must be marked by letter 1N windings of higher voltage and 2N on windings of lower voltage. (See Fig.-05)
Pursuant to customer's requests, winding clamps may be designated only by Arabic numerals according to enclosed transformer scheme in the inquiry.
9.0 Kennzeichnung der Transformatorklemmen und Schaltgruppen
Die Transformatorklemmen und -abläufe werden in Lateinschrift oder mit einer oder mehreren arabischen Zahlen gekennzeichnet. (siehe Bild-03 und 04).
Die Linienklemmen der Wicklungen der Dreiphasen-Transformatoren werden mit dem Buchstaben 1U, 1V, 1W auf Wicklungen mit höherer Spannung gekennzeichnet, und 2U, 2V, 2W auf Wicklungen mit Kleinspannung.
Ein neutraler Wicklungspunkt verbunden als Schaltgruppe Y muss mit dem Buchstaben 1N auf Wicklungen mit höherer Spannung gekennzeichnet werden, und 2N auf Wicklungen mit Kleinspannung. (siehe Bild- 05)
Auf Anfrage des Kunden können die Wicklungsklemmen auch nur mit arabischen Zahlen gekennzeichnet werden, gemäß dem beigefügten Transformatorenschema in der Anfrage.
Grupa spoja
Terminal
Schaltgruppe:
D, yn 11

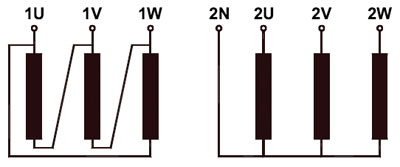

Slika 05 Označavanje stezaljki transformatora i grupe spoja/Markings of terminals.
Fig. 05 Označavanje stezaljki transformatora i grupe spoja/Markings of terminals and vector groups
Bild 05 Kennzeichnung der Transformatorenklemmen und Schaltgruppen
Spoj dvonamotnog trofaznog transformatora označava se tako da se najprije navede oznaka spoja namota višeg napona (gn-namot), a zatim spoja namota nižeg napona (dn-namot) i na kraju satni broj. Satni broj je višekratnik kuta 30° za koji zaostaje niskonaponski fazni napon iza istoimenog visokonaponskog faznog napona.
Spojevi transformatora s više od dva namota po stupu,označuju se također da se najprije navede slovna oznaka namota najvišeg napona, iza koje slijede u redu padajućih napona slovne oznake ostalih namota s pripadnim satnim brojem, uzevši vektor najvišeg napona kao referentni. Tako će npr. transformator, koji ima tri namota za napone 1100 V (zvijezda), 600 V (zvijezda), 100 V (trokut) i kome su naponi spojeni u zvijezdu u fazi, a namot spojen u trokut zaostaje za njima za 150°, imati slijedeću oznaku: Y, y0, d5.
Transformatori u spoju Yy redovito nemaju neutralni vod na strani višeg napona,pa se nesimetrično mogu teretiti najviše s 10% IN. Transformatori u spoju Dy s izvedenom neutralnom točkom mogu se nesimetrično opteretiti do te mjere da im struja neutralnog voda bude veličine nazivne struje. Cik-cak spoj ima primjenu na strani nižeg napona kod transformatora manjih snaga (do 250 kVA) i nesimetrično se može opteretiti do iznosa nazivne struje.
Na zahtjev kupca (priložena shema spoja transformatora), može se prvo navesti velikim slovom ulazni namot (primar), a malim slovom izlazni namot (sekundar), i na kraju satni broj.
Najčešće upotrebljavane grupe spojeva prema IEC 60076, vidi na slici 06
Connection of two winding three-phase transformer is marked in such a way that the designation of higher voltage winding connection (HV- winding) is put in the first place and than designation of lower voltage winding connection (LV- winding). Phase angle is a multiple of 30°angle for which the lowvoltage phase voltage lags behind the same high voltage.
Connections of transformers with more than two winding per pillar are also marked in such a way that the designation letter of the winding of the highest voltage is listed first and after it designation letters of other windings in descending order with corresponding phase angle, taking vector of the highest voltage as reference. Therefore, transformer having three windings for voltages 1100 V (star), 600 V (star), 100 V (triangle) and at which voltages are connected to a star in the phase and the winding connected in a triangle lags 150°C behind those must have the following designation: Y, y0, d5.
Transformers in Yy connection regularly do not have a neutral lead on the high voltage side and may asymmetrically be loaded with 10% IN at the most. Transformers in Dy connection with prepared neutral point may be asymmetrically loaded up to the point where the current of neutral lead is the same as rated current. Zigzag connection is applied on the lower voltage side for transformers of lower power (up to 250 kVA) and may asymmetrically be loaded up to rated current value.
Upon customer's request (enclosed transformer connection scheme), input winding (primary) marked by capital letter may be listed first and the output winding (secondary) afterwards and in the end, phase angle.
Vector groups applied the most pursuant to IEC 60076, see Fig. 06.
Die Verbindung des zweigewickelten Dreiphasen-Transformators wird so gekennzeichnet, dass zuerst die Kennzeichnung der Wicklungsverbindung mit höherer Spannung (Oberspannungswicklung) genannt wird, und dann die Wicklungsverbindung mit Kleinspannung (Unterspannungswicklung) und zum Schluss die Uhrzahl. Die Uhrzahl ist ein Vielfaches des 30° Winkels, hinter dem eine Unterspannungsphasenspeisung hinter der gleichnamigen Hochspannungsphasenspeisung zurück bleibt.
Die Verbindungen der Transformatoren mit mehr als zwei Wicklungen werden je Pfosten ebenfalls so gekennzeichnet, dass an erster Stelle die Buchstabenkennzeichnung der Wicklung mit der höchsten Spannung genannt wird, danach folgt die Reihe der Buchstabenkennzeichnung der fallenden Spannung mit der dazugehörigen Uhrzahl, indem der Vektor der höchsten Spannung als Referenz genommen wird. So hat z. B. ein Transformator, der drei Wicklungen für die Spannungen 1100 V (Stern), 600 V (Stern), 100 V (d) hat und dessen Spannungen Y in die Phase geschaltet sind, wobei die im d verbundene Wicklung um 150° hinter ihnen bleibt, folgende Kennzeichnung: Y, y0, d5.
Die Transformatoren haben in der Verbindung Yy in der Regel keine neutrale Leitung mit fremder höherer Spannung, deshalb können sie asymmetrisch maximal mit 10% IN belastet werden. Die Transformatoren in der Verbindung Dy mit ausführbarem neutralem Punkt können bis zu dem Maße asymmetrisch belastet werden, dass der Strom der neutralen Leitung die Größe des Nennstroms hat. Die Schaltgruppe Z wird auf einen fremden mit Kleinspannung bei Transformatoren mit niedrigerer Leistung (bis 250 kVA) angewandt und kann asymmetrisch bis zum Betrag des Nennstroms belastet werden.
Auf Anfrage des Kunden (beigefügtes Schema der Verbindung des Transformatoren) kann an erster Stelle mit einem Großbuchstaben die Eingangswicklung (primär) genannt werden, und mit Kleinbuchstaben die Ausgangswicklung (sekundär), und am Ende die Uhrzahl.
Die am häufigsten angewandten Schaltgruppen gemäß IEC 60076, siehe Bild 06

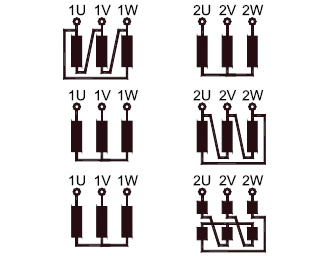

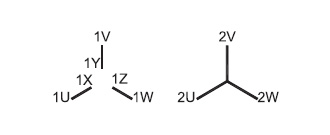

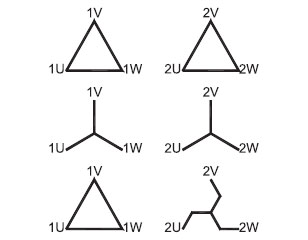

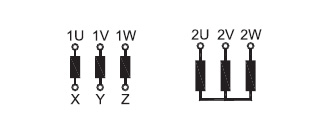

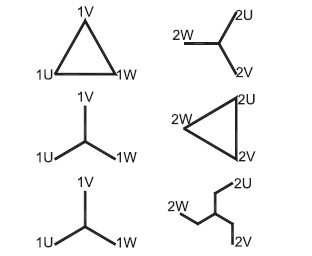

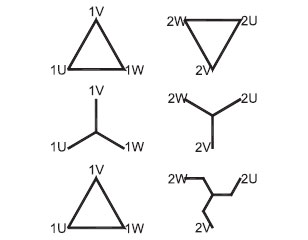

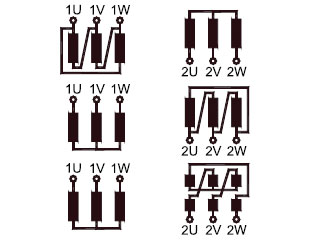

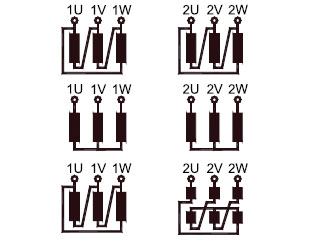

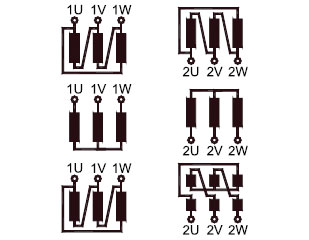

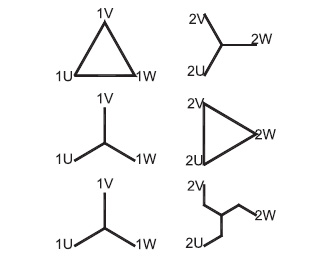

| Trofazni transformatori/ Three phase transformers / DreiphasenTansformatoren | ||||||
