Trofazni transformatori prema
Three-phase standard transformers, according to
Dreiphasen-Transformatoren gemäß

IEC 60076-11
IEC 61558-2-4
IEC 61558-2-6
IEC 61558-2-13
TIP TYPE TYP

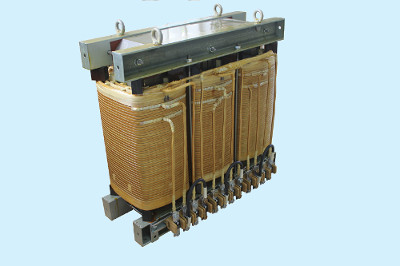

TPTO
IC T45/F

Nazivna snaga: >16 – 1000 kVA
Tip jezgre: 3UI
Frekvencija: 50/60 Hz
Montaža: vertikalna
Priključci: Prema tehničkim zahtjevima, prema zahtjevu
Klasa izolacije: F
Klasa zaštite: I ili II
Tip mehaničke zaštite: IP 00

Power range: >16 – 1000 kVA
Core type: 3UI
Frequency: 50/60 Hz
Mounting: vertical
Terminals: According to the tehnical requirements, on demand
Insulation class: F
Class of protection: I or II
Type of protection: IP 00

Nennleistung: >16 – 1000 kVA
Kerntyp: 3UI
Frequenz: 50/60 Hz
Montage: vertikale
Anschlüsse: Nach den technischen Anforderungen, nach Anspruch
Isolierstoffklasse: F
Schutzklasse: I oder II
Typ des mechanischen Schutzes: IP 00

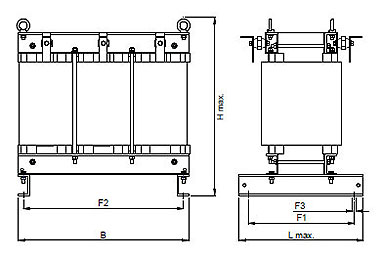

Mjerna skica / Dimensions / Maße:
ElektrosklopElektrosklop
Tipska oznaka
Type designation
Typenkennzeichnung		 Nazivna Snaga
Nominal power
Nennleistung
SN (kVA)		 Gubici pr. hoda
Idle time losses
Leerlaufverluste
Po(W) ≤		 Faktor iskoristivosti
Efficiency
Wirkungsgrad
η ≥ 		Napon kr. spoja
Cut-off voltage
Kurzschlussspannung
uk 95 (%) ≤		 Dimenzije (mm)/Dimensions (mm)
/Maße (mm)
B Lmax Hmax F1 F2 F3 Φ G(kg)
TPTO 20 20 80 0,96 4,8 420 320 430 160 350 10 85
TPTO 25 25 80 0,97 3,8 420 350 430 180 350 10 100
TPTO 30 30 110 0,97 2,9 420 380 430 200 350 10 130
TPTO 40 40 110 0,97 3,9 480 370 460 180 375 10 150
TPTO 50 50 160 0,97 5,2 610 410 600 370 570 12 220
TPTO 63 63 215 0,97 5 760 420 630 380 720 12 260
TPTO 80 80 260 0,97 4,7 760 450 630 410 720 12 300
TPTO 100 100 360 0,98 3,8 760 450 700 410 720 12 370
TPTO 125 125 385 0,98 3,4 820 470 750 430 780 12 150
TPTO 160 160 440 0,98 3,6 870 520 800 480 830 14 550
TPTO 250 250 530 0,98 5,5 1000 600 820 560 960 14 720
TPTO 315 315 730 0,98 4 1030 560 920 520 990 14 850
TPTO 400 400 830 0,98 4,4 1060 500 1100 460 1020 14 1050
TPTO 500 500 1080 0,98 4,5 1150 560 1140 460 1020 14 1200
TPTO 630 630 1280 0,98 5,6 1270 600 1180 560 1230 14 1650
TPTO 800 800 1650 0,99 3,8 1300 670 1180 630 1260 16 1800
TPTO 1000 1000 1900 0,99 3,3 1300 700 1490 660 1280 18 2200

Ostale snage na zahtjev kupca.
Dimenzije su informativne i podliježu promjenama.

Other powers upon customer's demands.
The above dimensions are informative and can be changed.

Alle weiteren Leistungen auf Anfrage des Kunden.
Die Maße haben informativen Charakter und unterliegen Veränderungen.
