Trofazni transformatori za medicinsku opremu
Three-phase transformers for medical equipment
Dreiphasen-Transformatoren für die medizinische Anwendung

IEC 61558-2-15
TIP TYPE TYP
TPTO-M

Nazivna snaga: do 10 kVA
Tip jezgre: 3UI
Frekvencija: 50/60 Hz
Montaža: vertikalna
Priključci: do 50 A redne stezaljke
Klasa izolacije: T40/B
Klasa zaštite: I ili II
Tip mehaničke zaštite: IP 00
(na zahtjev IP23)
Termička zaštita: temperaturni senzori
Nivo buke: < 35 dB
Grupa spoja: Yyn0

Power range: to 10 kVA
Core type: 3UI
Frequency: 50/60 Hz
Mounting: vertical
Terminals: up 50 A, terminal blocks
Insulation class: T40/B
Class of protection: I or II
Type of protection: IP 00
(IP23 on request)
Thermal protection: temperature sensors
Noise level: < 35 dB
Vector group: Yyn0

Nennleistung: bis 0,4 – 15 kVA
Kerntyp: 3UI
Frequenz: 50/60 Hz
Montage: vertikale
Anschlüsse: bis 50 A Reihenklemme
Isolierstoffklasse: T40/B
Schutzklasse: I oder II
Typ des mechanischen Schutzes: IP 00
(auf Anfrage IP23)
Thermoschutz: Temperatursensoren
Betriebslärm: < 35 dB
Schaltgruppe: Yyn0

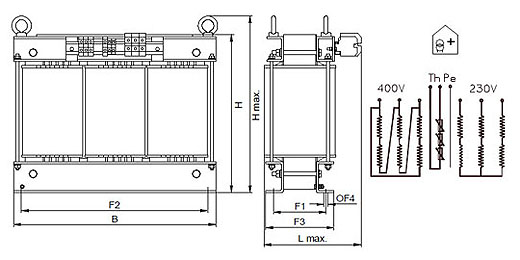

Mjerna skica / Dimensions / Maße:
ElektrosklopElektrosklop
IC T40/B
Tipska oznaka
Type designation
Typenkennzeichnung 		Nazivna Snaga
Nominal power
Nennleistung
SN (kVA)		 Gubici pr. hoda
Idle time losses
Leerlaufverluste
Po(W) ≤		 Faktor iskoristivosti
Efficiency
Wirkungsgrad
η ≥ 		Napon kr. spoja
Cut-off voltage
Kurzschlussspannung
uk 75 (%) ≤		 Dimenzije (mm)/Dimensions (mm)
/Maße (mm)
B Lmax Hmax F1 F2 F3 F4 Φ G(kg)
TPTO 3,0 3,0 15 0,96 2,9 360 220 360 142 268 172 11 61,0
TPTO 4,0 4,0 20 0,96 2,8 360 220 360 142 268 172 11 68,0
TPTO 5,0 5,0 25 0,96 2,7 420 220 410 143 316 175 13 85,0
TPTO 6,3 6,3 30 0,96 2,3 420 250 410 173 316 205 13 105,0
TPTO 8,0 8,0 35 0,96 2,6 420 250 410 173 316 205 13 115,0
TPTO 10,0 10,0 40 0,96 2,9 520 330 530 270 486 330 14 135,0

Ostale snage na zahtjev kupca.
Dimenzije su informativne i podliježu promjenama.

Other powers upon customer's demands.
The above dimensions are informative and can be changed.

Alle weiteren Leistungen auf Anfrage des Kunden.
Die Maße haben informativen Charakter und unterliegen Veränderungen.
